De onzichtbare spanning op het Nederlandse elektriciteitsnet
Het Nederlandse elektriciteitsnet krijgt steeds vaker te maken met tegengestelde vermogensstromen. Op een zonnige dag kunnen veel fotovoltaïsche installaties gelijktijdig elektriciteit terugleveren, terwijl warmtepompen, laadpalen en industriële processen op andere momenten juist grote hoeveelheden vermogen afnemen. Die combinatie belast niet alleen kabels en transformatoren, maar veroorzaakt ook lokale over- en onderspanning. Volgens de nationale agenda voor laagspanningscongestie kunnen zonder aanvullende maatregelen tot 2030 ongeveer 1,5 miljoen kleinverbruikers met congestieproblemen te maken krijgen.
Een traditioneel transformatorhuisje is voor een groot deel ontworpen om energie betrouwbaar te verdelen, niet om iedere seconde de toestand van het net te analyseren. De transformator zet middenspanning om naar laagspanning, beveiligingen grijpen in bij ernstige afwijkingen en periodieke metingen leveren inzicht achteraf. Tussen die meetmomenten blijft echter veel informatie onzichtbaar. Een korte spanningsdip, een lokale harmonische resonantie of een snelle terugleverpiek kan al voorbij zijn voordat een conventioneel meetsysteem deze heeft geregistreerd.
Daarom verschuift netbeheer van statische berekeningen naar actieve spanningsbeheersing. De grens van 230 volt bij 50 hertz is daarbij geen absoluut punt, maar onderdeel van een spanningskwaliteitskader waarin onder meer afwijkingen, harmonischen, flicker en asymmetrie worden beoordeeld. Voor laagspanningsnetten wordt de spanning onder meer met gemiddelden over perioden van tien minuten getoetst, maar zulke gemiddelden kunnen korte, kritieke gebeurtenissen maskeren. Alleen een directe keten van sensoren, edge-besluitvorming en actuatoren maakt het mogelijk om pieken binnen milliseconden tot seconden te begrenzen zonder kabels en transformatoren overal massaal over te dimensioneren.

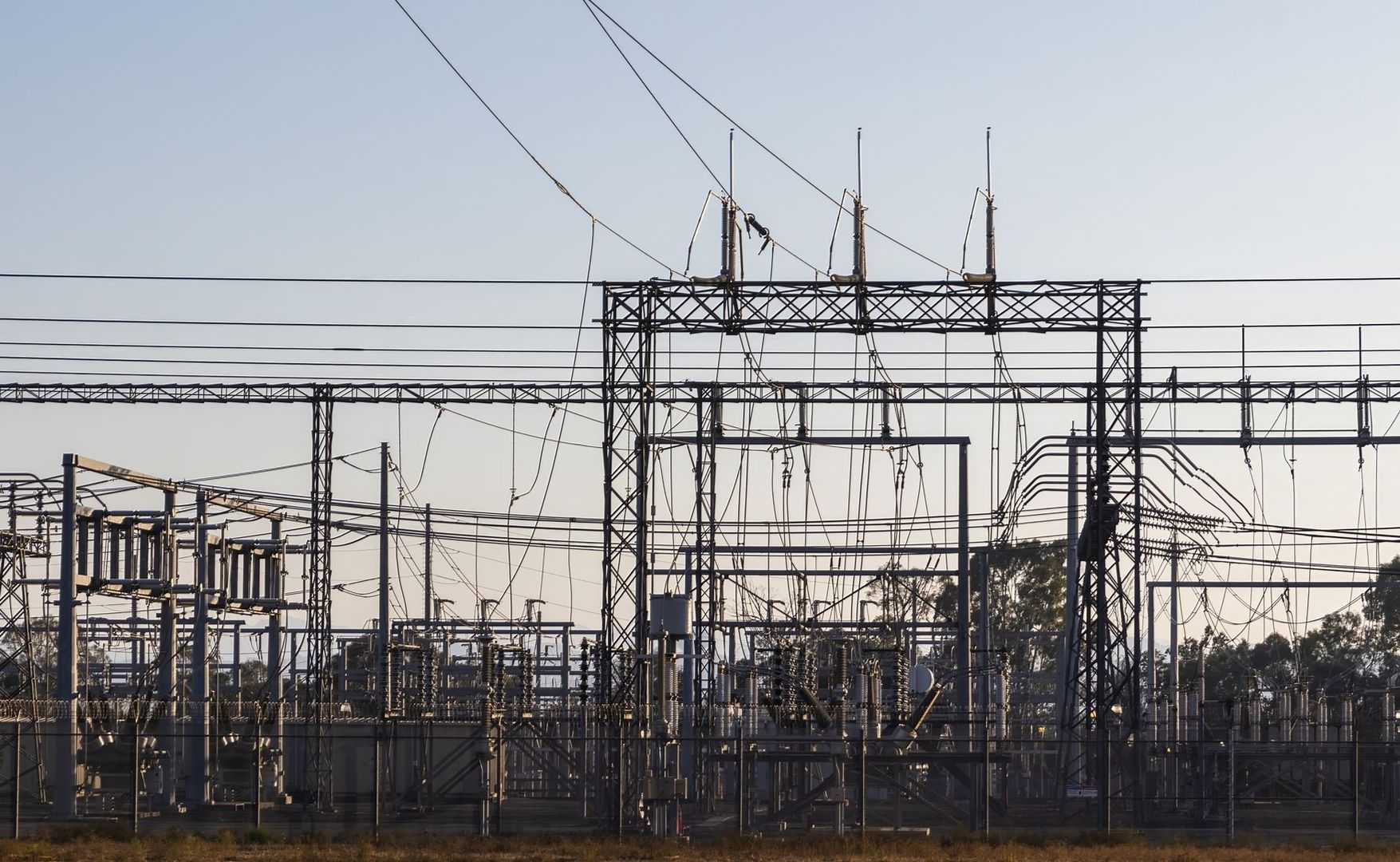

Sensortechnologie in het transformatorstation vergeleken
De eerste ontwerpkeuze is niet simpelweg welke sensor de hoogste nauwkeurigheid op papier heeft. De relevante vraag luidt: wat moet daadwerkelijk worden gemeten, onder welke foutmarge, bij welke kortsluitstromen en in welke fysieke omgeving? Klassieke stroomtransformatoren, of CT’s, zijn robuust en vertrouwd. Ze leveren een galvanisch gescheiden secundair signaal en zijn goed in te passen in bestaande beveiligings- en meetsystemen. Hun belangrijkste beperking is verzadiging. Bij hoge foutstromen kan de magnetische kern buiten zijn lineaire gebied komen, waardoor de secundaire stroom niet langer evenredig is met de primaire stroom.
Rogowski-spoelen bieden bij retrofitprojecten een ander profiel. De flexibele spoel kan rond een bestaande kabel of rail worden aangebracht zonder de geleider volledig te demonteren. Dat verkort de installatietijd en maakt uitbreiding in krappe compactstations eenvoudiger. Omdat een Rogowski-spoel geen ferromagnetische kern heeft, treedt klassieke kernverzadiging niet op. Daar staat tegenover dat het uitgangssignaal moet worden geïntegreerd en dat de kwaliteit van de integrator, afscherming, positionering en kalibratie direct bepalend is voor de meetprestatie, vooral bij lage frequenties en sterk vervormde stromen.
Voor spanningsmeting in middenspanningsschakelinstallaties worden capacitieve en ohmse spanningsdelers toegepast. Capacitieve systemen zijn compact en kunnen worden geïntegreerd in kabelconnectoren of geïsoleerde schakelcomponenten. Ze zijn aantrekkelijk wanneer ruimte en retrofitgemak prioriteit hebben, maar hun frequentiegedrag en afhankelijkheid van de totale schakeling moeten zorgvuldig worden beoordeeld. Ohmse delers leveren doorgaans een meer direct voorspelbare verhouding, maar brengen dissipatie, isolatie-eisen en thermische aspecten mee. De keuze moet daarom niet uitsluitend op nauwkeurigheidsklasse worden gebaseerd.
| Eigenschap | Traditionele CT | Rogowski-spoel | Capacitieve spanningsdeler | Ohmse spanningsdeler |
|---|---|---|---|---|
| Nauwkeurigheid | Hoog bij passend bereik en correcte belasting | Hoog met goede integrator en kalibratie | Goed, afhankelijk van frequentie en configuratie | Goed en direct voorspelbaar binnen ontwerpbereik |
| Installatie | Vaak ingrijpend bij bestaande rails | Flexibel en geschikt voor retrofit | Compacte integratie mogelijk | Meer ruimte en isolatieaandacht nodig |
| Verzadiging | Mogelijk bij hoge foutstromen | Geen magnetische kernverzadiging | Niet van toepassing als CT-verzadiging | Niet van toepassing als CT-verzadiging |
| Faseverschuiving | Afhankelijk van kern, belasting en frequentie | Afhankelijk van integrator en frequentierespons | Frequentie- en belastingsafhankelijk | Doorgaans eenvoudig te modelleren |
Voor vermogensregeling is daarnaast fase-informatie essentieel. Een kleine fasefout kan leiden tot een verkeerde berekening van actief en reactief vermogen. In een station met zonnepanelen, batterij-omvormers en laadinfra kan dat resulteren in een onjuiste Q(U)-reactie of een onnodige tapwisseling. Een sensor die iets minder indrukwekkend scoort in een laboratorium, maar stabiel blijft bij temperatuurwisselingen, elektromagnetische interferentie en vocht, kan in de praktijk de betere keuze zijn.
Micro-PMU units en ultra-snelle dynamiek in het distributienet
SCADA-systemen blijven waardevol voor toezicht, schakelen en trendanalyse, maar hun metingen zijn vaak te traag of te grof voor snelle dynamiek. Een micro-PMU, of micro-Phasor Measurement Unit, meet spanning en stroom als gesynchroniseerde fasoren. Daardoor wordt niet alleen de amplitude zichtbaar, maar ook de fasehoek ten opzichte van een gemeenschappelijke tijdsbasis. Dat verschil is belangrijk wanneer twee delen van een distributienet op het oog dezelfde spanning hebben, maar dynamisch anders reageren op omvormers, motoren of plotselinge belastingen.
GPS-tijdsinformatie maakt vergelijking tussen geografisch verspreide meetpunten mogelijk. PMU’s in transmissienetten leveren volgens de Real-time Operating Grid van de EIA veel sneller gegevens dan klassieke SCADA-systemen, in beschreven toepassingen ongeveer dertig metingen per seconde. Op distributieniveau kunnen micro-PMU’s, afhankelijk van hardware en configuratie, met veel hogere bemonsteringsfrequenties werken. De praktische waarde ontstaat pas wanneer de communicatie, timestamping en analyseketen dezelfde betrouwbaarheid hebben als de sensor zelf.
- Sub-seconde spanningsdips en snelle herstelverschijnselen zichtbaar maken.
- Fasehoekveranderingen tussen feeders en transformatoruitgangen vergelijken.
- Harmonische vervuiling en lokale resonanties rond omvormerclusters herkennen.
- Een onderscheid maken tussen een lokaal defect en een verstoring die upstream ontstaat.
- Regelalgoritmen voeden met actuele informatie in plaats van alleen historische gemiddelden.
Daarbij moet de engineer onderscheid maken tussen fasormeting en volledige golfvormanalyse. Een PMU is sterk in gesynchroniseerde toestandsschatting, terwijl een power-quality analyzer nodig kan zijn voor diepgaande harmonische diagnose, transiënten en compliance-rapportage. Ook communicatie vormt een beperking. De datastroom van veel meetpunten vraagt om bandbreedte, tijdsynchronisatie en opslag. Een lokale edge-unit kan daarom eerste detecties uitvoeren en alleen gebeurtenissen, kenmerken of samengevatte fasorgegevens naar het centrale systeem sturen.
Van meetdata naar fysieke netcorrectie in milliseconden
Meten zonder beschikbare correctieactie levert vooral betere rapportage op. Voor daadwerkelijke congestiebeheersing moet de meetketen verbonden zijn met fysieke netactoren. Een regelbare distributietransformator met automatische tapwisselaar, of OLTC, kan de verhouding tussen primaire en secundaire spanning aanpassen. Dat is geschikt voor langzamere spanningsdrift over een feeder, maar niet voor iedere snelle puls. Te frequent schakelen veroorzaakt mechanische slijtage en kan juist extra verstoringen introduceren. Een OLTC-regeling heeft daarom dode banden, minimale wachttijden en prioriteitsregels nodig.
Snellere correctie kan plaatsvinden via slimme omvormers. Een Q(U)-curve laat een omvormer reactief vermogen leveren of opnemen afhankelijk van de gemeten spanning. Een P(U)-curve kan het actieve vermogen begrenzen wanneer de spanning te hoog oploopt, bijvoorbeeld bij veel gelijktijdige PV-teruglevering. Deze functies moeten worden afgestemd op kabelimpedantie, fase-onbalans, lokale aansluitvoorwaarden en de beschikbare thermische ruimte. Blindvermogenregeling beïnvloedt de spanning, maar kost mogelijk capaciteit en kan verliezen verhogen. Actief vermogensbegrenzen voorkomt overvoltage, maar vermindert de energieopbrengst van lokale opwekking.
Een Energie Management Systeem kan deze functies samenbrengen. Het systeem combineert gegevens van meters, batterijen, zonnepanelen, laadpunten en sensoren met informatie over netcapaciteit, weersverwachting en bedrijfsprocessen. Het doel is niet om ieder apparaat afzonderlijk maximaal te laten presteren, maar om het totale vermogen binnen de fysieke grenzen van de aansluiting te houden.
- Valideer de meetwaarde. Controleer timestamp, fasevolgorde, plausibiliteit, sensorstatus en afwijking ten opzichte van redundante metingen.
- Classificeer de gebeurtenis. Bepaal of sprake is van overvoltage, undervoltage, overbelasting, harmonische vervuiling of een communicatiefout.
- Bereken de lokale respons. Kies eerst de minst ingrijpende actie, zoals reactief vermogen, laadvermogen verschuiven of batterijvermogen inzetten.
- Stuur de actuator aan. Geef een begrensd commando aan omvormer, batterij, laadplein, OLTC of procesinstallatie.
- Controleer het resultaat. Meet opnieuw of de spanning, stroom en fasehoek binnen de doelband zijn gekomen en registreer de actie voor analyse.
De responstijd moet per functie worden ontworpen. Een inverter kan doorgaans sneller reageren dan een tapwisselaar, terwijl een laadplein of industrieel proces soms alleen binnen seconden of minuten regelbaar is. Een goede architectuur gebruikt daarom meerdere regelkringen. De snelle kring stabiliseert lokale spanning, de middensnelle kring verdeelt vermogen over assets en de tragere kring optimaliseert tapstanden en bedrijfsplanning. Zonder zulke hiërarchie kunnen regelingen elkaar tegenwerken en ontstaat hunting, waarbij assets voortdurend op en neer regelen.
Praktijkuitdagingen tussen datasheet en modderige kabelgeul
Een compactstation is geen laboratorium. Temperatuur, condens, stof, trillingen en elektromagnetische velden beïnvloeden zowel de sensor als de signaalconditionering. Temperatuurdrift kan de verhouding van spanningsdelers veranderen, terwijl veroudering van isolatie en connectoren lekstromen of ruis introduceert. Een onderhoudsplan moet daarom niet alleen kalibratie-intervallen bevatten, maar ook plausibiliteitscontroles, thermische inspecties en vergelijking met onafhankelijke referentiemetingen.
- Leg een nulmeting vast bij ingebruikname en documenteer de volledige meetketen.
- Gebruik temperatuur- en vochtdata om drift vroeg te herkennen.
- Controleer kabelafscherming, aarding, connectoren en mechanische bevestiging.
- Definieer fail-safe gedrag bij verlies van communicatie of onbetrouwbare meetwaarden.
- Houd firmware, configuratiebestanden en kalibratiecertificaten traceerbaar.
Cybersecurity is een tweede harde randvoorwaarde. IEC 61850 kan gestandaardiseerde gegevensmodellen en communicatie tussen stationscomponenten ondersteunen, terwijl Modbus TCP vaak praktisch is voor integratie met industriële apparatuur. Via private LTE of 5G kunnen stations op afstand worden verbonden, maar draadloze beschikbaarheid mag niet worden verward met gegarandeerde regelbaarheid. Segmentatie, sterke authenticatie, versleuteling, logging en gecontroleerd remote beheer zijn noodzakelijk. Bij een communicatieonderbreking moet de lokale RTU zelfstandig een veilige toestand kunnen handhaven.
Ook ogenschijnlijk eenvoudige bronnen zoals een P1-poort vragen technische discipline. Afhankelijk van meter en DSMR-versie kunnen gegevens ongeveer iedere seconde of iedere tien seconden beschikbaar komen. Een converter of dongle vertaalt deze data vaak naar Modbus of MQTT. De P1-data zijn nuttig voor energiebeheer, maar vormen niet automatisch een gecertificeerde vervanging voor primaire beveiligingsmetingen. Bij extreme piekbelasting kunnen ontbrekende telegrammen, bufferproblemen, tijdstempelfouten of ruis in secundaire meetketens tot verkeerde beslissingen leiden. Filtering moet daarom snel genoeg zijn voor de regeling, maar streng genoeg om een foutieve sensorwaarde niet als netgebeurtenis te behandelen.
Een zelfherstellend en transparant energienet binnen bereik
De overstap van reactief naar autonoom spanningsbeheer begint met betrouwbare observatie. CT’s, Rogowski-spoelen, spanningsdelers en micro-PMU’s vervullen verschillende rollen; geen enkel sensortype is universeel de beste keuze. De juiste combinatie maakt kortdurende afwijkingen zichtbaar, koppelt ze aan de fysieke oorzaak en geeft een regelplatform voldoende zekerheid om in te grijpen.
Voor engineers en asset managers ligt de belangrijkste opgave daarom niet alleen in het aanschaffen van betere meetapparatuur. Het gaat om een gesloten keten van kalibratie, tijdsynchronisatie, edge computing, cybersecurity, actuatorbeheer en periodieke verificatie. Wie die keten integraal ontwerpt, kan congestie lokaal afvlakken, de levensduur van assets beschermen en investeringen gerichter inzetten. Zo ontstaat een net dat niet blind reageert nadat een grens is overschreden, maar continu meet, voorspelt en gecontroleerd bijstuurt.
